Il cielo stellato ha, da sempre, affascinato chiunque lo guardasse con la sua misteriosa bellezza e i suoi spettacoli mozzafiato. Ma come fanno gli studiosi a riconoscere tutte quelle costellazioni?

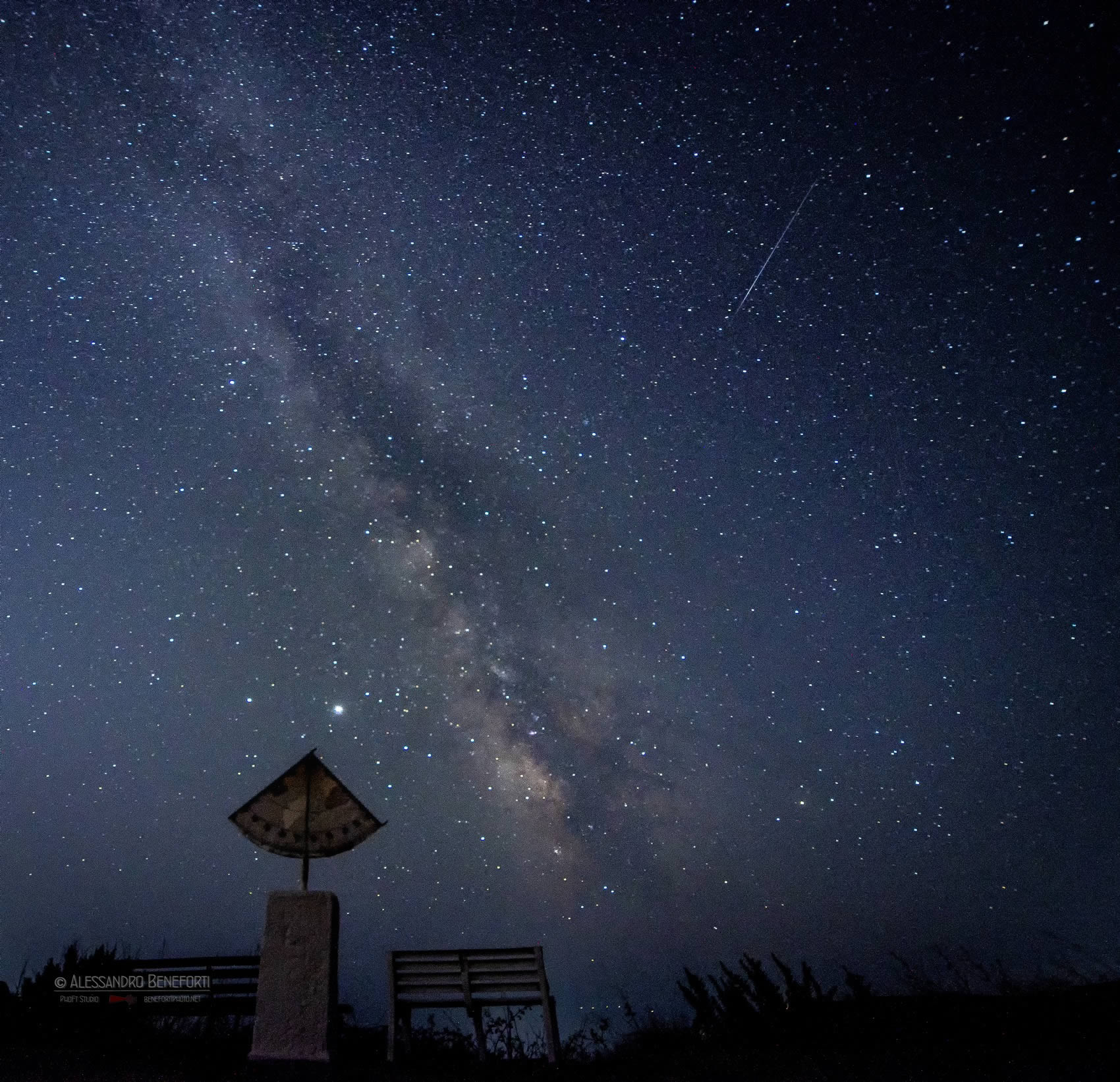

Presso il Piazzale dell’Astronomia ti verranno svelati i misteri del cielo: due sere a settimana impariamo insieme a leggere le stelle con telescopi e puntatori laser, scoprendo i loro nomi e la loro storia mitologica; inoltre, organizziamo escursioni e passeggiate notturne con lettura del cielo in posti panoramici ed evocativi.
Potrai assistere a meravigliosi spettacoli come la pioggia di meteore, la luna nelle sue fasi più belle e tanto altro ancora.
Cosa facciamo
La nostre attività
Osservazione al telescopio degli astri
Lettura e spiegazione del cielo
Escursioni Notturne da luoghi bui e suggestivi
Cosa puoi trovare al Piazzale dell’Astronomia

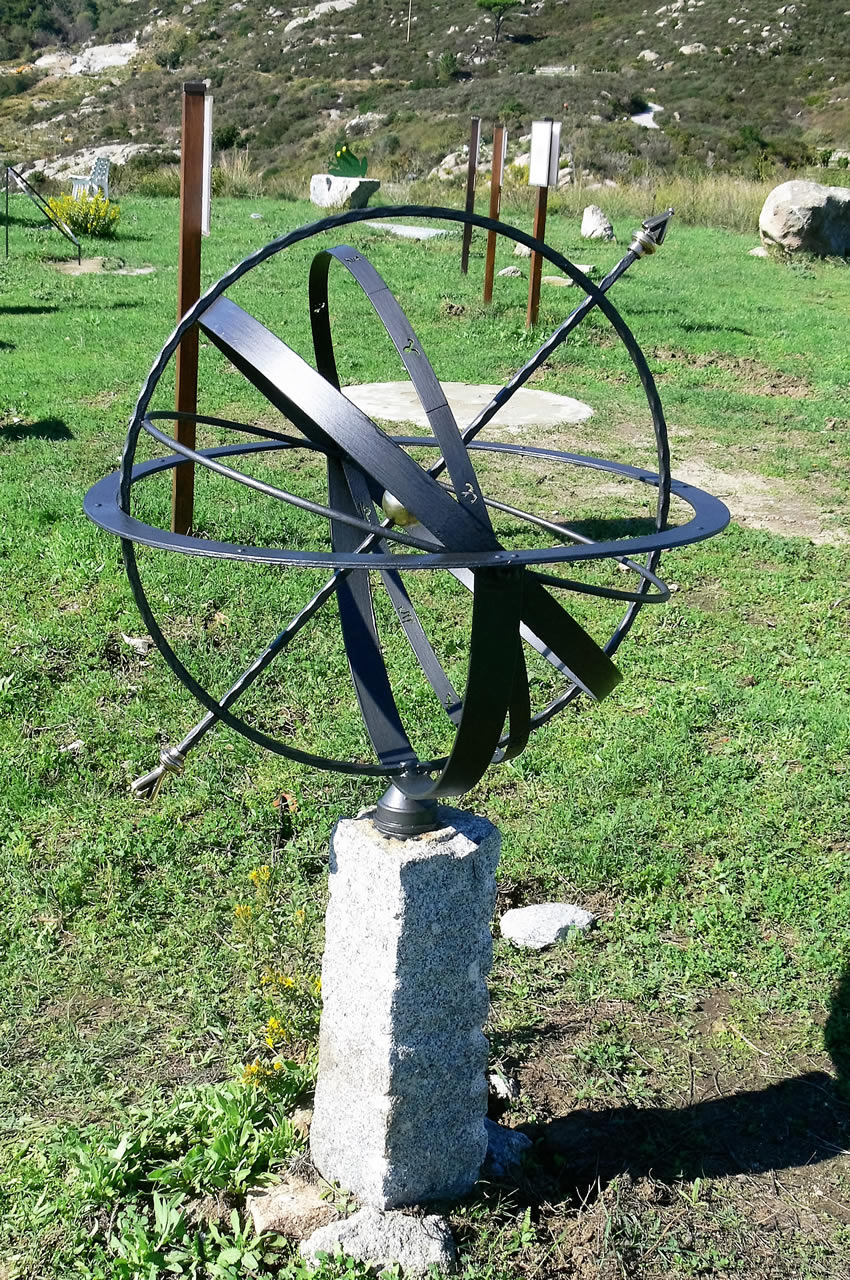

Sfera Armillare

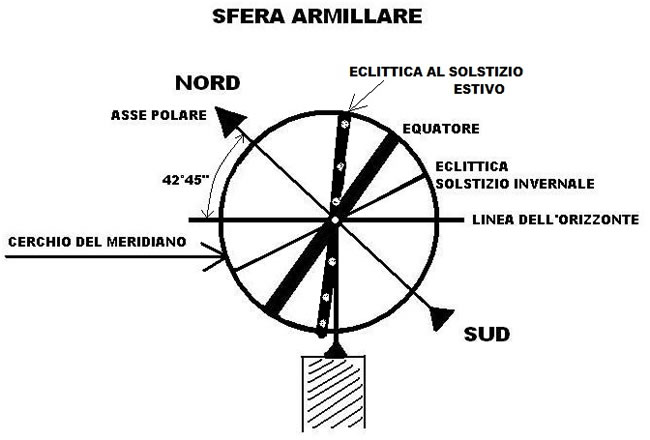

Una sfera armillare (nota anche come astrolabio sferico) riproduce un modello della sfera celeste inventato dall’astronomo greco Eratostene nel 255 a.C.
La Sfera Armillare, nome che deriva dal termine Latino Armilla (braccialetto, anello) è uno strumento astronomico, i cui anelli rappresentano nei modelli più semplici: l’orizzonte, l’equatore e il meridiano.
Tipicamente una palla che rappresenta la Terra, o in seguito il Sole, è posta al suo centro. Veniva usata anche per dimostrare il movimento delle stelle e dei pianeti attorno alla Terra.
Esistono numerose versioni di fere, dove oltre ai tre cerchi già citati, altri rappresentano, i paralleli, l’eclittica (piano dell’orbita terrestre), l’asse polare, il percorso apparente del Sole, le orbite dei pianeti, della luna ecc.
Vi sono inoltre meridiane dette del tipo “a sfera armillare” dove l’asse polare che funge da stilo proietta l’ombra sulle ore tracciate all’interno del cerchio dell’equatore.
Le sfere armillari vennero sviluppate dai greci e furono usate come strumento didattico già nel III° secolo a.C. Con forme più grandi e precise erano usate anche come strumenti di osservazione, essendo le preferite di Tolomeo.
Le sfere armillari divennero nuovamente popolari nel tardo medioevo, nel XVI° secolo l’astronomo danese Tycho Brahe (1546-1601) costruì diversi di questi strumenti.
Scienziati rinascimentali e altre figure pubbliche spesso si facevano ritrarre con in mano una sfera armillare, che rappresentava le vette della saggezza e della conoscenza.
Le sfere armillari furono tra i primi apparati meccanici complessi. Il loro sviluppo portò a miglioramenti nelle tecniche e nella progettazione di tutti gli strumenti meccanici.

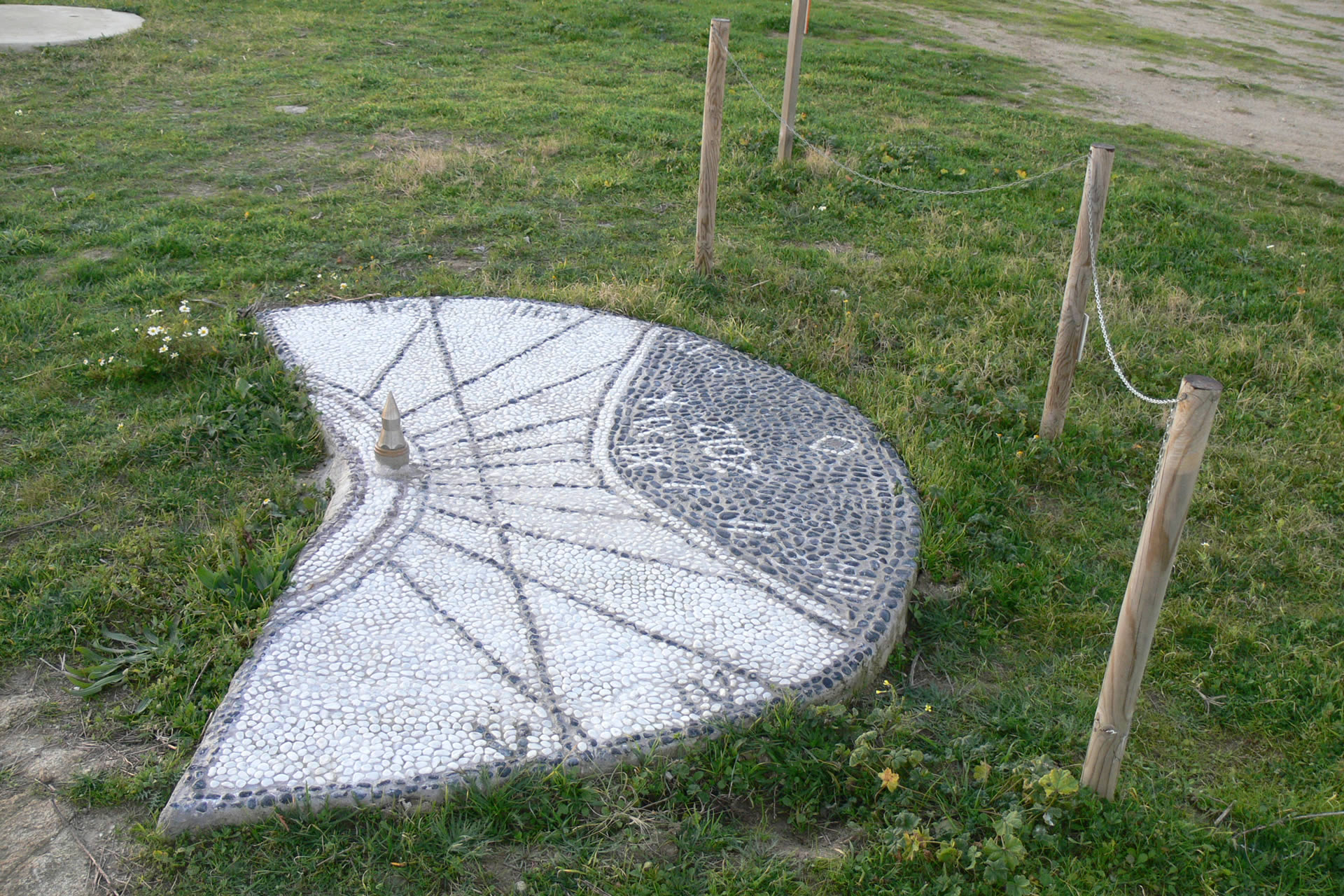

Meridiana Orizzontale a Mosaico

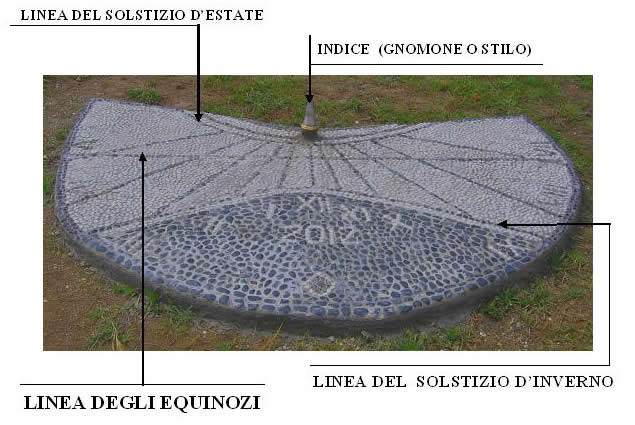

Sulla meridiana qui rappresentata nella parte chiara troviamo le Linee Orarie, dalle otto del mattino a destra, alle dodici al centro, alle cinque di sera a sinistra ed è de limitata dalle due linee curve dei Solstizi, inoltre è tagliata in due dalla linea retta degli Equinozi.
Quando in estate il sole è alto sull’orizzonte l’ombra proiettata dallo stilo sarà corta, il 21 Giugno giorno del Solstizio d’Estate l’estremità dell’ombra toccherà la linea corrispondente.
Viceversa in inverno con il Sole basso sull’orizzonte l’ombra sarà più lunga e il 21 Dicembre (minima altezza solare) cadrà sulla linea del Solstizio Invernale.
Il 20 Marzo e il 22 Settembre, giorni degli Equinozi, dal latino aequus, uguale e noctis, notte (12 ore di luce e 12 ore di buio) l’ombra dello stilo si proietterà sulla linea retta detta Equinoziale.
La meridiana indica l’ora vera solare e quindi per leggerla correttamente, bisogna apporre alcune correzioni.
Per prima cosa nel periodo circa dall’inizio della primavera all’inizio dell’autunno, va tolta un’ora, quella legale, alle 13 saranno le 12, alle 12 le 11 e così via.
Inoltre in Italia gli orologi sono tarati sul meridiano dell’Europa Centrale, 15° Est, che passa per Termoli (CB) e l’Etna, ma poiché nella maggior parte delle regioni, che sono a ovest del meridiano, gli orologi indicano le ore in anticipo rispetto all’ora vera solare.
Dato che ad ogni grado corrispondono 4 minuti, a S.Piero la differenza in anticipo è di circa 19 minuti (circa 5 gradi), per esempio quando la nostra meridiana indicherà il mezzogiorno per il nostro orologio saranno le 11 e 41 minuti.
Ai 19 minuti che sono il dato base, vanno poi aggiunti o sottratti i minuti indicati dall’Equazione del Tempo (vedi Tabella), che tiene conto dell’oscillazione stagionale del cammino apparente del Sole nel cielo (Analemma). Sembra tutto complicato ma con un minimo di pratica risulterà chiaro.
Facciamo un altro esempio il 1° Maggio il valore dalla Tabella, Equazione del Tempo indica -3, quindi 19-3=16 minuti, meno un’ora (quella legale), per cui alle 13 e 16 minuti la nostra meridiana indicherà esattamente il mezzogiorno, semplicemente abbiamo sottratto un’ora più sedici minuti.

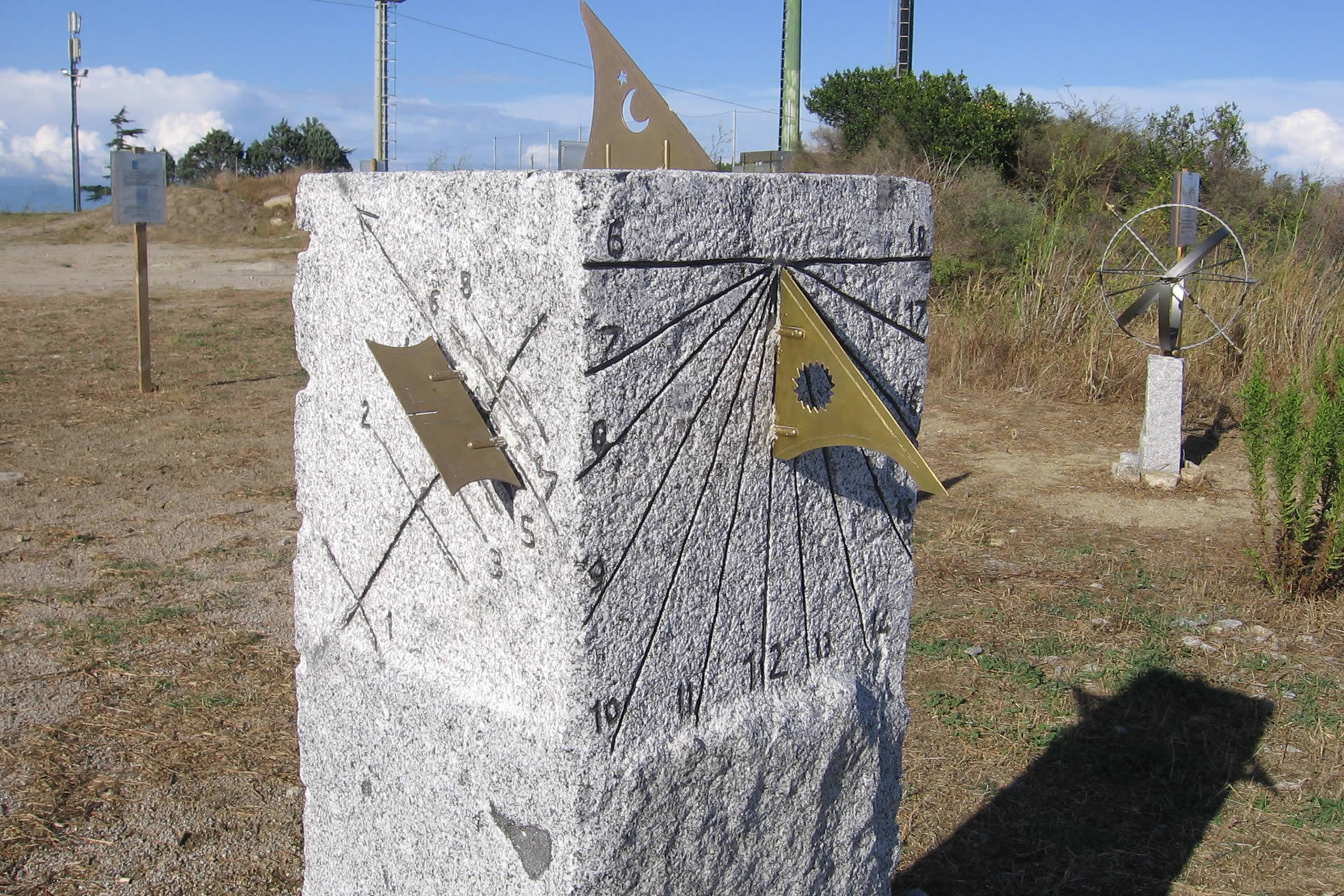

Meridiana a Cubo Multifacce
Nella parte superiore di questa colonna di granito è stata realizzata una Meridiana Cubica Multifacce.
Le ore sono indicate anziché dal classico stilo, da gnomoni di ottone sagomato, posti angolarmente in direzione dell’asse polare Nord/Sud.
Sul lato Sud (quello rivolto verso il mare) vi è incisa la classica meridiana da parete con le ore dalle 6 del mattino alle 6 di sera.
Sul lato superiore troviamo una meridiana orizzontale che indica le ore dalle 5 alle 19.
Sul lato Est sono indicate le ore del mattino dalle 4 alle 11 e sul lato Ovest le ore pomeridiane dalla una alle 8 di sera.
Il lato nord viene illuminato dal sole solo nel periodo estivo e comunque sono escluse le ore centrali, quindi le ore indicate sono dalle 4 alle 7 del mattino e dalle 17 alle 20.
Rosa dei Venti
La Rosa dei Venti è la rappresentazione schematica dei punti cardinali: Nord, Sud, Est e Ovest e delle direzioni da questi determinate, diffusasi a partire dalla Repubblica di Amalfi, ai tempi delle Repubbliche Marinare. Nel modello sopra una versione a 32 punte e i nomi dei relativi Venti.
I nomi delle direzioni NE, SE, SO e NO derivano dal fatto che la rosa dei venti veniva raffigurata, nella cartografia del Mediterraneo, al centro del Mar Ionio che diveniva così anche il punto di riferimento per indicare la direzione di provenienza del vento, ossia delle navi che anticamente erano spinte dai venti portanti che provenissero dalla loro poppa.
In quella posizione, le navi che provenivano da NE, giungevano approssimativamente dalla Grecia, che comprendeva anche la parte meridionale delle coste balcaniche e la Turchia orientale, da cui il nome Grecale per la direzione NE-SO; da SE giungevano navi provenienti dalla Siria, da cui il nome Scirocco per il vento da SE; a SO vi è la Libia, nome che anticamente definiva anche la Tunisia e l’Algeria, da cui il nome Libeccio per il vento da SO verso NE.
Infine da NO giungevano le navi salpate da Roma, la Magistra, da cui deriva il nome del vento che soffia da NO, Maestrale: la via “maestra” era infatti, fin dall’epoca romana, la via da e per Roma. Questi quattro venti con quelli che provengono dai quattro punti cardinali formano la rosa dei venti a 8 punte.
Diverse sono le ipotesi sull’origine del nome tramontana (spesso erroneamente associato al “tramonto”), soprattutto legate alle diverse tradizioni locali:secondo alcuni il nome deriva dalla locuzione latina intra montes o trans montes (ovvero al di là dei monti) riferita al fatto che spira dal cuore delle Alpi, ovvero dal nord storicamente conosciuto dai romani. Secondo una diversa tradizione il nome deriva dal paese di Tramonti (gli abitanti di Tramonti si chiamano Tramontani), situato a nord di Maiori; paese della repubblica marinara di Amalfi, il nome si sarebbe diffuso con le bussole che gli amalfitani usarono per primi in occidente. Nelle bussole non erano riportati i punti cardinali ma i venti, da cui il nome ancora diffuso di rosa dei venti per la stella di puntamento al centro del quadrante.
Ogni bussola recava, sullo sfondo, l’immagine di una rosa dei venti a 32 punte. L’orizzonte veniva così suddiviso in trentadue parti, che prendevano il nome di quarte; esse servivano come unità di misura approssimativa nelle manovre di accostamento (es: accosta due quarte a dritta).Per la forma che assumono nel disegnarle, prendono anche il nome di rombi.
Il Quadrante

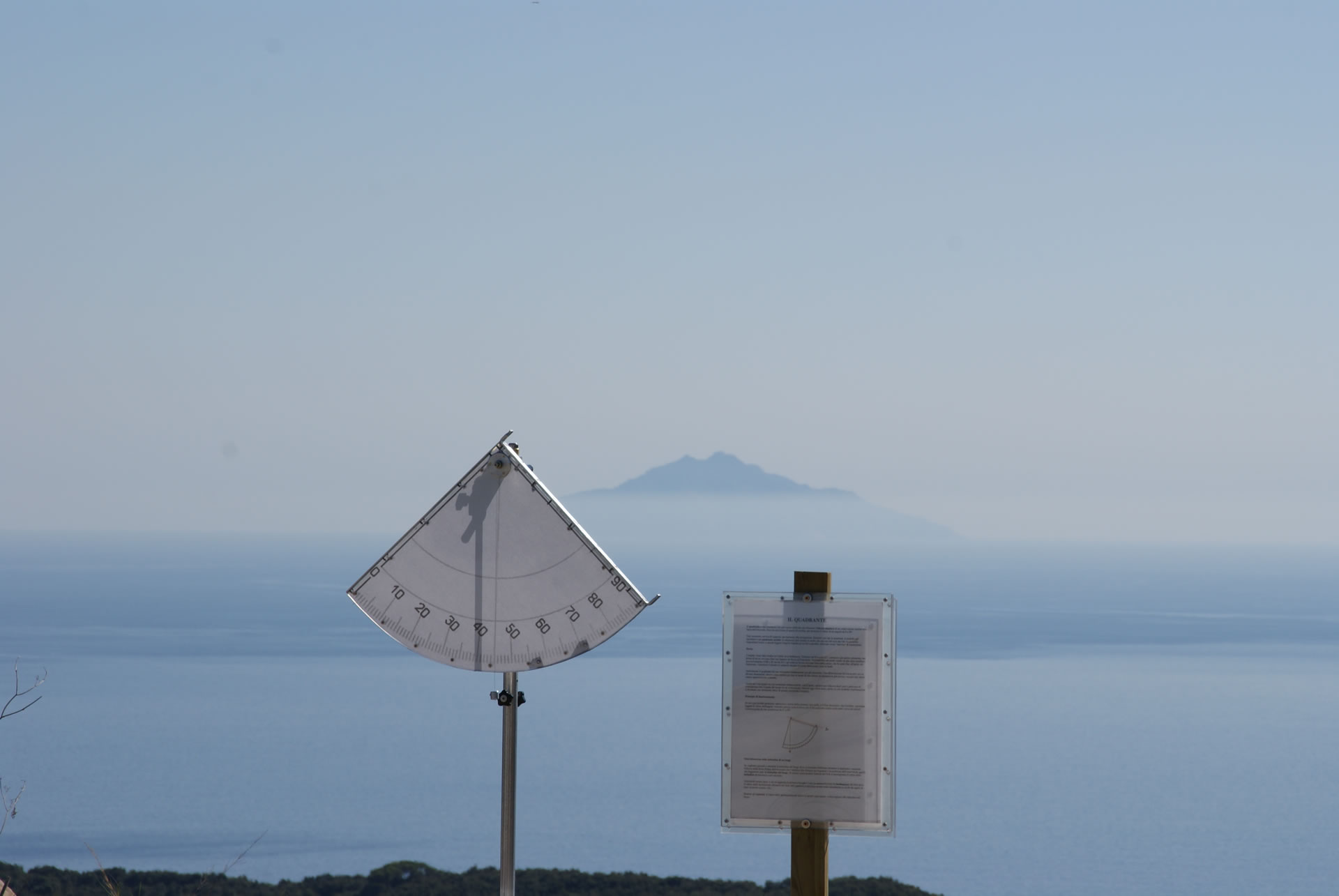

Il quadrante è uno strumento che può essere utilizzato per misurare l’altezza angolare di un corpo celeste rispetto alla linea dell’orizzonte. Esso ha una forma di quarto di cerchio, per misurare il valore di un angolo da 0 a 90°. Tale strumento serviva di supporto specialmente alla navigazione.
Esistono vari tipi di quadranti, il modello qui riprodotto è un quadrante mobile: lo strumento può ruotare in modo che con uno dei suoi due lati sia possibile traguardare l’astro, e quindi leggere l’angolo rispetto ad un filo a piombo, utilizzato come “lancetta” di misurazione.
Storia
L’origine viene fatta risalire ai Caldei ed ai Babilonesi. Tolomeo nel II secolo d.C. conosceva già questo strumento, ma prima di lui ne avevano fatto uso Ipparco di Nicea ed Eratostene.
Nell’antichità era molto simile ad una sfera armillare; successivamente (VIII e IX secolo d.C.) gli arabi ne fecero derivare l’astrolabio piano, che fu usato fino all’inizio del Settecento. Cristoforo Colombo lo adoperò durante la prima attraversata verso le Indie.
Anticamente il quadrante era uno strumento fondamentale per gli astronomi, fino all’invenzione del telescopio; aveva diverse dimensioni, alcune erano enormi per fare in modo di dare letture di misurazioni più precise, occupavano intere stanze appositamente costruite.
Anche per i naviganti era uno strumento indispensabile, con il quale, misuravano l’altezza degli astri e potevano di conseguenza fare il punto del luogo in cui si trovavano. Ancora oggi viene usato, anche se con moderne trasformazioni è diventato uno strumento ottico di grande precisione (sestante).
Principio di funzionamento
Se noi con l’occhio puntiamo, attraverso i mirini della struttura, una stella, o il Sole attraverso i due forellini ; possiamo leggere il valore dell’angolo verticale (altezza astronomica) che il filo a piombo indica nella parte curva del settore contrassegnata da una gradazione da 0° a 90°.
Cerchio di Ipparco
Meridiana ad Albero

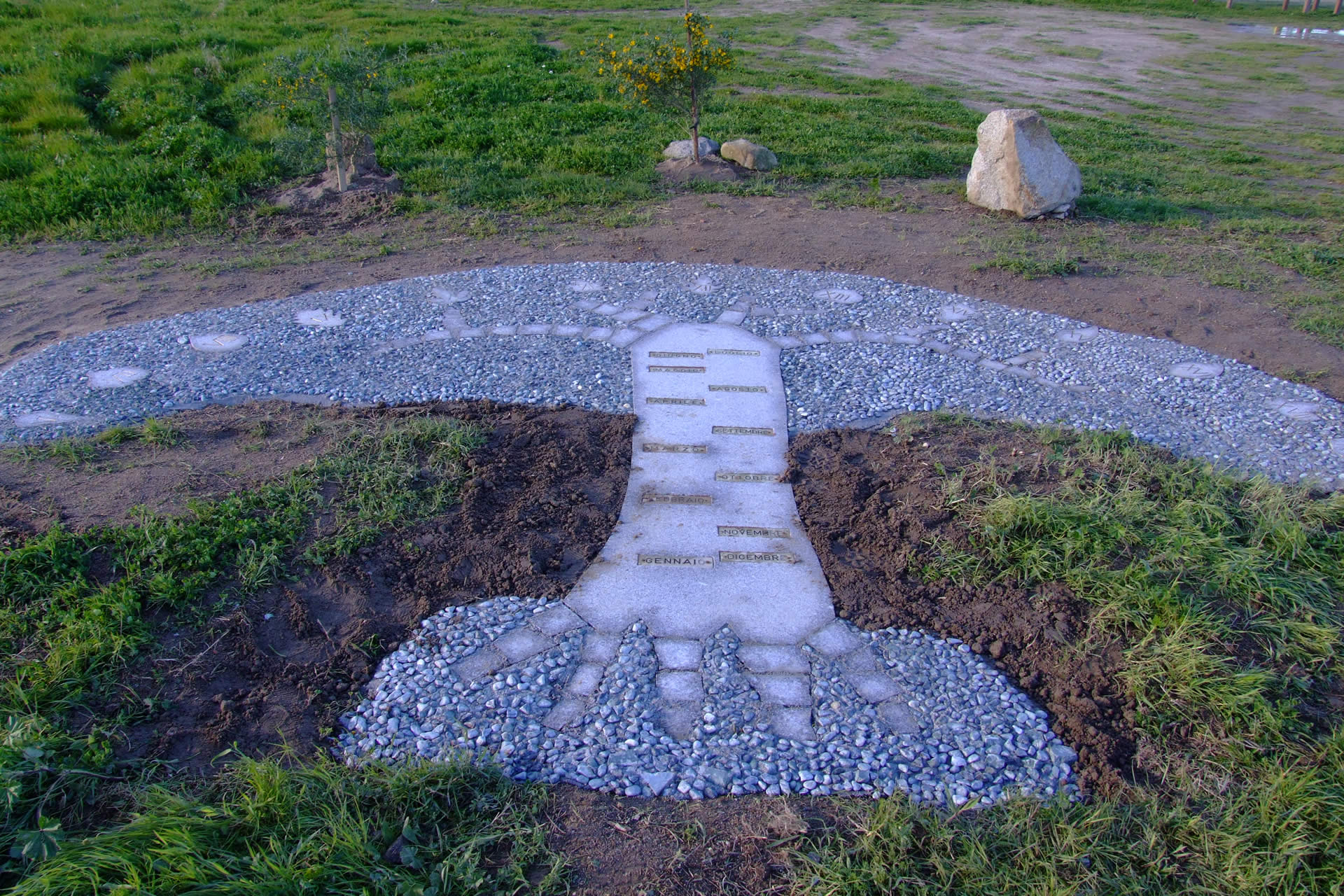

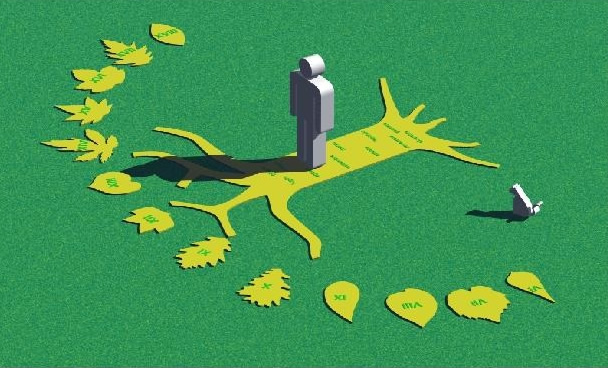

La meridiana qui rappresentata funziona come nel disegno, con una persona in piedi posta sul mese corrispondente, rivolta verso nord (verso la montagna con il mare alle spalle).
E’ detta ad Albero Analemmatico, perchè tiene conto dello spostamento apparente del sole sulla volta celeste (analemma).
In estate quando il sole è alto nel cielo e l’ombra è corta, ci si posizionerà sui mesi estivi (quelli piu’ vicini ai rami), viceversa in inverno con l’ombra lunga, si andrà sui mesi piu vicini alla base dell’albero.
In primavera ed autunno si useranno i mesi posti al centro del fusto dell’albero.
MERIDIANA REALIZZATA SU PROGETTO DI FABIO SAVIAN fabio.savian@nonvedolora.it
Meridiana a Rana

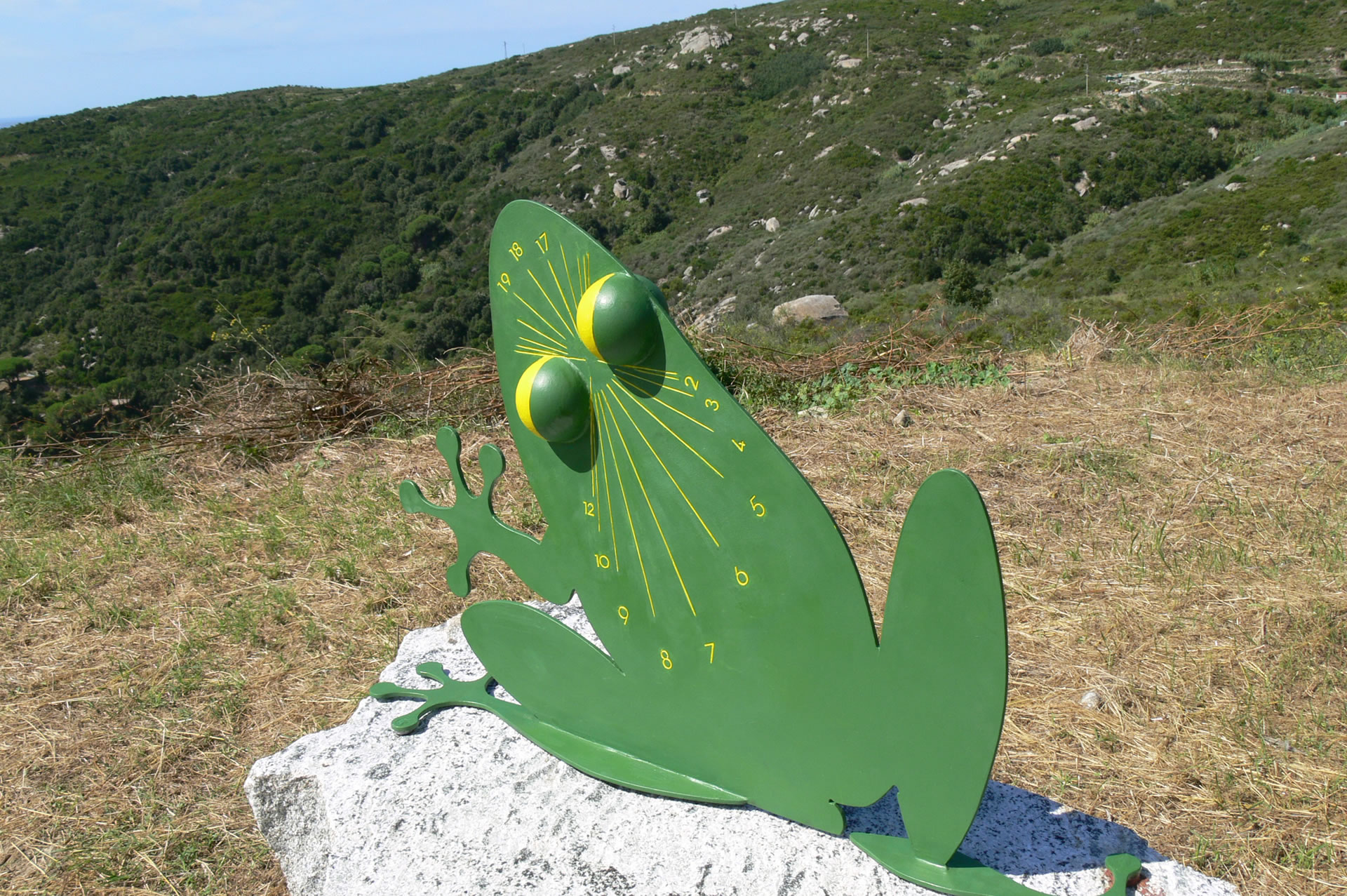

Questa singolare Meridiana a forma di Rana, invece del solito Stilo ad indicare le ore utilizza l’ombra proiettata dagli occhi.
Progettata per funzionare alla latitudine del luogo; 42° 45′ 00″ Nord, è orientata esattamente sull’asse Sud-Nord.
Quando all’alba il Sole sorge, ci sarà il lato Ovest in ombra mentre nella parte orientata ad Est, inizierà ad illuminarsi e le ombre dei due occhi proiettati sul fianco sinistro indicheranno le ore Vere Locali.
L’occhio superiore indicherà le ore trascorse dall’alba (Ore Babilonesi) e quello inferiore indicherà le ore che mancano al tramonto (Ore Italiche).
Il tutto funziona fino alle ore 12 vere locali, poi subentra l’ombra sul lato Est mentre si illuminerà il lato Ovest i cui occhi indicheranno; quello superiore quanto manca al tramonto (Ore Italiche) e quello inferiore le ore trascorse dall’inizio dell’alba (Ore Babilonesi).
Progetto: Fabio Savian, www.nonvedolora.it
Meridiana costruita e donata da Franco Demoro di Genova
